(1)Ordering Code 产品名称
C5A C 9.8 X 7.1 X 2.8
Material Type Length(A) Width(B) Thickness(D)
材质 形状 外径(A) 宽度(B) 高度(D)
C5A SMF 11 X 11 X 10 (W)
Material Type Length(A) Width(B) Thickness(D) Coil form
材质 形状 外径(á) 宽度(B) 高度(D) 接导针
C5A SMF 11 X 11 X 10 H1.3
Material Type Length(A) Width(B) Thickness(D) Hole
材质 形状 外径(á) 宽度(B) 高度(D) 内孔
C6 SR 1.5 X 1.5 X 6
Material Type Length(A) Width(B) Thickness(D)
材质 形状 外径(à) 宽度(B) 高度(D)
(2)Suitable Material 适用材质
F4D.C5A.C5.C6.E2.E2D...

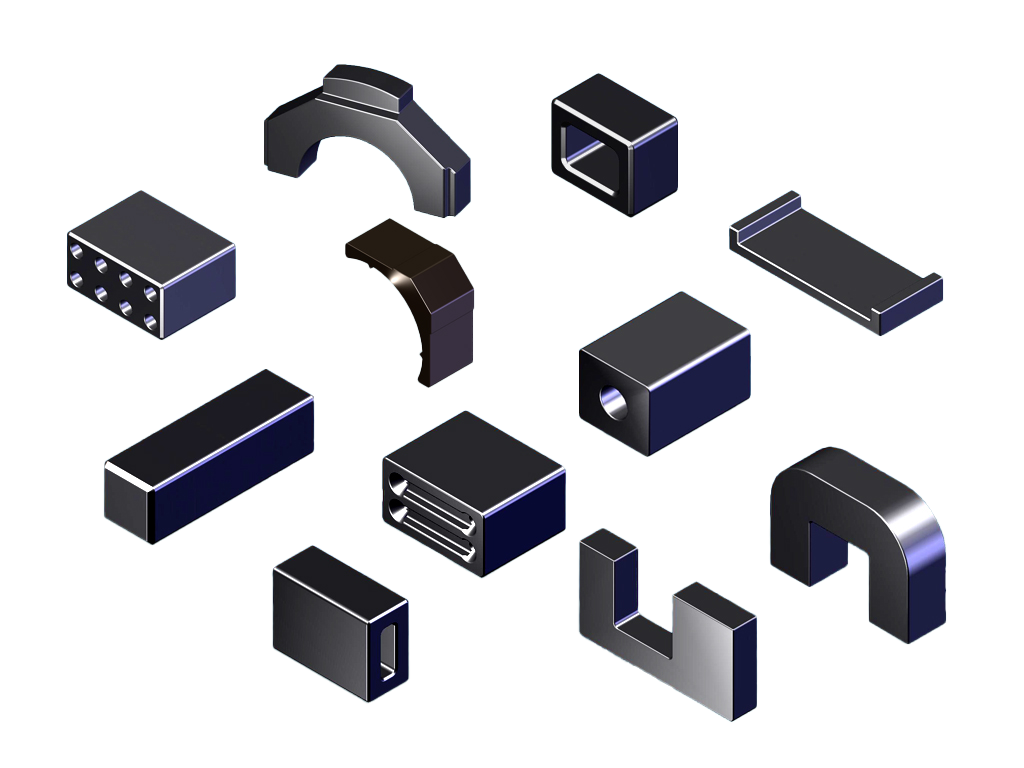

(3)Shape 图形标示

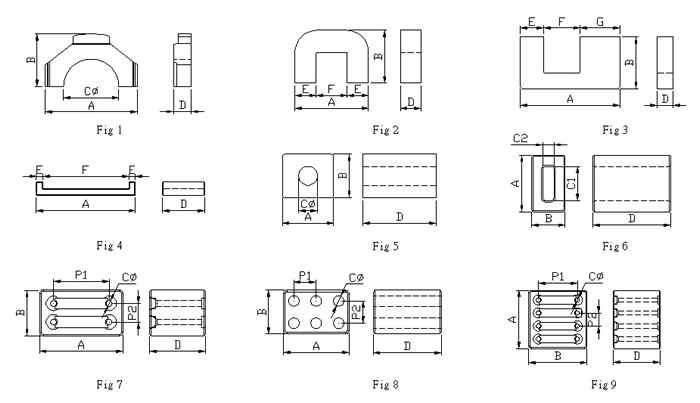

(4) DIMENSIONS (尺寸)
| NO. | CORE | Fig | A￠ | B￠ | C￠ | D | E | F |
| 1 | C 2.03x1.14x1.27 | 2 | 2.03±0.10 | 1.14±0.10 | 1.27±0.10 | 0.50±0.10 | ||
| 2 | C 2.25x2.25x0.9 | 12 | 2.25±0.10 | 0.90±0.10 | ||||
| 3 | ...... | ... | ...... | ...... | ...... | ...... | ...... | ...... |
| 4 | SH 3.5x3x5 H1.3 | 5 | 3.50±0.20 | 3.00±0.15 | 1.30±0.10 | 5.00±0.20 | ||
| 5 | ...... | ... | ...... | ...... | ...... | ...... | ...... | ...... |
| 6 | SMF 7.6x5x10 | 8 | 7.60±0.20 | 5.00±0.20 | 0.65±0.10 | 10.0±0.30 | P1=2.54 | P2=2.54 |
| 7 | ...... | ... | ...... | ...... | ...... | ...... | ...... | ...... |
| 8 | SR 1.25x1x5.2 | 11 | 1.25±0.10 | 1.00±0.10 | 5.20±0.50 | |||
| 9 | ...... | ... | ...... | ...... | ...... | ...... | ...... | ...... |
