I.ER Type

(1)Ordering Code 产品名称

    C6           I             8.8         X        21           X        10.7

Material   Type     Width(A)           Length(C)        Thickness(D)

   材质       形状         宽度                长度(C)              高度(D)

   F4D        ER          12.5         X      10.5          X        3.6

Material   Type    Length(A)          Width(D)         hickness(B)

  材质       形状        长度(A)              宽度                 高度(B)


(2)Suitable Material 适用材质

    F4D.F4F.F5D.F6D.F7D...

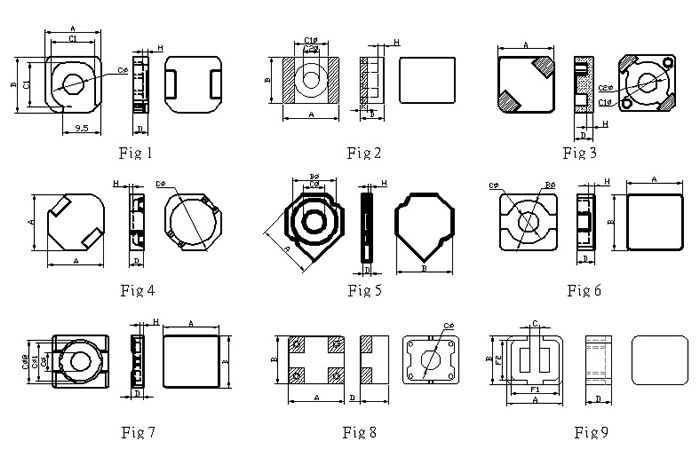

(3)Shape 图形标示

(4) DIMENSIONS (尺寸)

NO. CORE Fig A B C∮ D E F
1

I 1.52x1x1

1 1.52±0.10 1.00±0.10   1.00±0.10
2 I 2x1.1x1.25 1 2.00±0.10 1.10±0.10   1.25±0.10
3 I 2x1.24x0.3 5 2.00±0.10 1.24±0.10   0.30±0.10
4 I 2x1.27x0.9 2 2.00±0.10 1.27±0.20   0.90±0.10
5 I 2x1.3x0.35 5 2.00±0.10 1.30±0.10   0.35±0.10
6 I 2.08x1.3x0.9 2 2.08±0.10 1.30±0.10   0.90±0.10
7 I 2.5x1.8x2 1 2.50±0.10 1.80±0.10   2.00±0.10
8 I 3x3x0.3 12 3.00±0.10 3.00±0.10   0.30±0.10
9 I 3.1x2.1x2.4 1 3.10±0.10 2.10±0.10   2.40±0.10
10 I 3.13x1.56x1.51 2 3.13±0.10 1.56±0.10   1.51±0.10
NO. CORE Fig A B C∮ D H 配套CORE
1 ER 2.8x2.8x0.75 1 2.80±0.10 2.80±0.10 1.00±0.10 0.75±0.10 0.25±0.10
2 ER 3x2.5x1.25 2 3.00±0.10 2.50±0.10 0.85±0.10 1.25±0.10 0.35±0.10
3 ER 3x3x1 3 3.00±0.10   1.00±0.10 1.00±0.10 0.35±0.10
4 ER 4.9x4.9x1.25 4 4.90±0.15     1.25±0.10 0.35±0.10 I 3x3x0.3
5 ER 5.6x5.6x0.8 5 5.60±0.15 5.60±0.15   0.80±0.10   RT 4.7x1.25
6 ER 6x6x1.9 6 6.00±0.15 6.00±0.15 2.10±0.10 1.90±0.10 0.60±0.10 I 6x6x0.8
... ...... ... ...... ...... ...... ...... ......
