(1)Ordering Code 产品名称
F4D SDR 4.5 X 2.6 x 3.2
Material Type Outside Diameter(A) Length(B) Width(D)
材质 形状 外径(A) 长度(B) 宽度(D)
F4D SDR 4.5 x 2.6 x 3.2 (T)
Material Type Outside Diameter(A) Length(B) Width(D) Plating
材质 形状 外径(A) 长度(B) 宽度(D) 电镀
(2)Suitable Material 适用材质
F4D.F4F.F5D.F6D
(3)APPLICATION 产品适用
For Communication devices.Notebook Computer.
PDA OA Machine.Digital Camera......

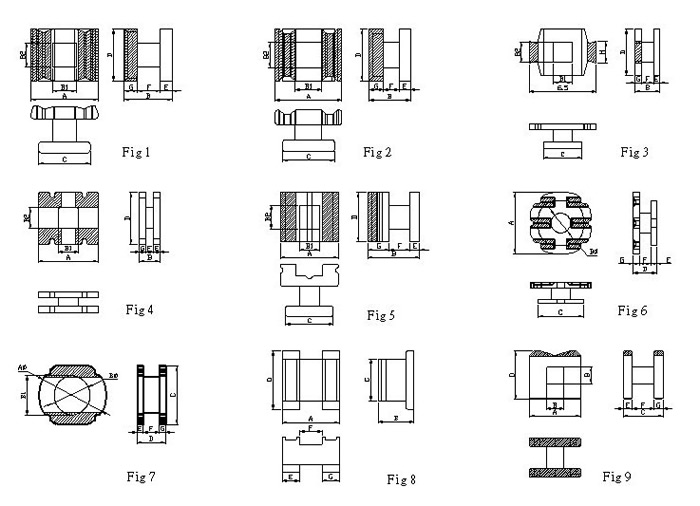

(4)Shape 图形标示
(5) DIMENSIONS (尺寸)
NO. | CORE | Fig | A | B | C | D | E | F | G | B1 | B2 |
1 | SDR 2.0x1.4x1.5 | 1 | 2.00±0.15 | 1.40±0.10 | 1.50±0.15 | 1.50±0.15 | 0.40±0.10 | 0.60±0.10 | 0.60±0.10 | 0.90±0.10 | 0.90±0.10 |
2 | SDR 2.0x1.6x1.5 | 1 | 2.00±0.15 | 1.60±0.15 | 1.50±0.15 | 1.50±0.15 | 0.40±0.10 | 0.75±0.10 | 0.45±0.10 | 0.70±0.10 | 0.70±0.10 |
3 | SDR 2.5x1.9x2.1 | 1 | 2.50±0.15 | 1.90±0.10 | 1.90±0.15 | 2.10±0.15 | 0.45±0.10 | 0.85±0.10 | 0.60±0.10 | 0.90±0.10 | 1.00±0.10 |
4 | SDR 2.5x2.0x1.8 | 1 | 2.50±0.10 | 2.00±0.10 | 2.50±0.15 | 1.80±0.15 | 0.50±0.10 | 0.90±0.10 | 0.60±0.10 | 1.10±0.15 | 1.00±0.10 |
5 | SDR 2.5x2.0x3.2 | 2 | 2.50±0.15 | 2.00±0.15 | 2.50±0.15 | 3.20±0.15 | 0.50±0.10 | 0.90±0.10 | 0.60±0.10 | 1.10±0.15 | 1.10±0.15 |
6 | SDR 3.0x2.6x1.0 | 7 | 3.00±0.15 | 1.10±0.10 | 2.60±0.15 | 1.00±0.20 | 0.30±0.10 | 0.40±0.10 | 0.30±0.10 | ||
7 | SDR 3.2x1.8x1.6 | 2 | 3.20±0.15 | 1.80±0.15 | 2.30±0.15 | 1.60±0.15 | 0.45±0.10 | 0.85±0.10 | 0.50±0.10 | 1.10±0.15 | 1.00±0.10 |
8 | SDR 3.2x1.5x2.5 | 1 | 3.20±0.15 | 1.50±0.15 | 2.50±0.15 | 2.50±0.15 | 0.40±0.10 | 0.60±0.10 | 0.50±0.10 | 1.15±0.15 | 1.20±0.15 |
9 | SDR 3.2x2.0x2.5 | 1 | 3.20±0.15 | 2.00±0.15 | 2.50±0.15 | 2.50±0.20 | 0.70±0.15 | 0.75±0.15 | 0.55±0.10 | 1.20±0.15 | 1.10±0.15 |
10 | SDR 3.35x2.6x2.85 | 2 | 3.35±0.15 | 2.60±0.15 | 2.75±0.15 | 2.85±0.20 | 0.60±0.10 | 1.20±0.15 | 0.80±0.10 | 1.20±0.15 | 1.35±0.15 |
11 | SDR 3.35x3x2.85 | 5 | 3.35±0.15 | 3.00±0.15 | 2.75±0.15 | 2.85±0.20 | 0.55±0.10 | 1.20±0.10 | 1.25±0.15 | 1.05±0.15 | 1.40±0.15 |
12 | SDR 4x3.6x1.2 | 7 | 4.00±0.15 | 1.80±0.10 | 3.60±0.15 | 1.20±0.10 | 0.35±0.10 | 0.50±0.10 | 0.35±0.10 | ||
13 | SDR 4.5x2.6x3.2 | 2 | 4.50±0.20 | 2.60±0.15 | 3.60±0.20 | 3.20±0.20 | 0.60±0.10 | 1.25±0.15 | 0.75±0.10 | 1.75±0.15 | 1.50±0.15 |
14 | SDR 4.5x2.6x3.2 | 1 | 4.50±0.20 | 2.60±0.15 | 3.60±0.20 | 3.20±0.20 | 0.60±0.10 | 1.25±0.15 | 0.75±0.10 | 1.85±0.15 | 1.40±0.15 |
15 | SDR 4.7x4.4x3.9 | 3 | 4.70±0.20 | 4.40±0.15 | 2.70±0.15 | 3.90±0.20 | 1.00±0.10 | 2.20±0.15 | 1.20±0.10 | 1.30±0.15 | 2.20±0.15 |
16 | SDR 5.3x5.3x1.8 | 6 | 5.30±0.20 | 3.90±0.15 | 1.800±0.20 | 0.50±0.10 | 0.80±0.15 | 0.50±0.15 | 1.70±0.10 | 1.70±0.10 | |
17 | SDR 5.7x1.6x5.0 | 2 | 5.70±0.20 | 1.60±0.15 | 5.00±0.20 | 5.00±0.20 | 0.50±0.10 | 0.60±0.10 | 0.50±0.10 | 3.00±0.15 | 3.00±0.15 |
... | ...... | ... | ...... | ...... | ...... | ...... | ...... | ...... | ...... | ...... | ...... |
