(1)Ordering Code 产品名称
F4D DR 7.8 X 3.5 (S)
Material Type Outside Diameter(A¢) Length(D) Slot
材质 形状 外径(A¢) 长度(D) 出线槽
(2)Suitable Material 适用材质
4D.F4F.F5D.F6D.F7D

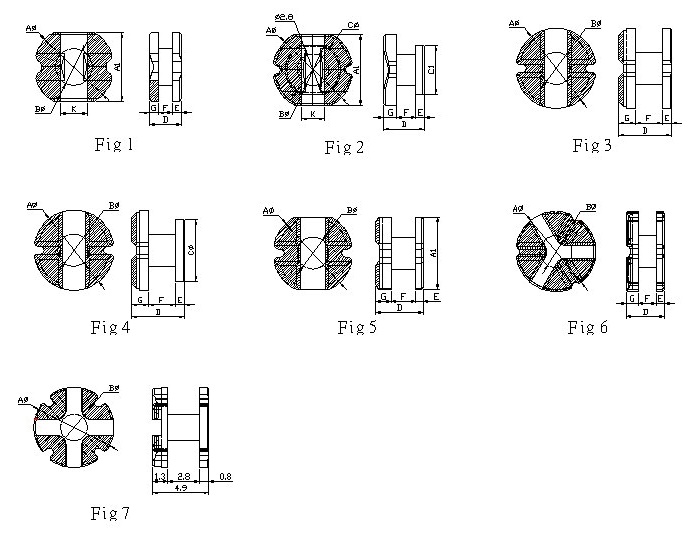

(3)Shape 图形标示
(4) DIMENSIONS (尺寸)
NO. | CORE | Fig | A∮ | B∮ | C∮ | D | E | F | G | A1 | C1 |
1 | DRT 3.2x2.5 (S) | 5 | 3.20±0.12 | 1.40±0.10 | 2.50±0.20 | 0.60±0.10 | 1.10±0.10 | 0.90±0.10 | 2.80±0.15 | ||
2 | DRT 3.5x1.1 (S) | 1 | 3.50±0.20 | 1.60±0.10 | 1.10±0.10 | 0.40±0.10 | 0.30±0.10 | 0.40±0.10 | 3.00±0.15 | ||
3 | DRT 3.5x1.3(S) D3 | 4 | 3.50±0.20 | 1.50±0.10 | 2.50±0.10 | 1.30±0.10 | 0.30±0.10 | 0.50±0.10 | 0.50±0.10 | ||
4 | DRT 3.5x1.6 (S) | 1 | 3.50±0.20 | 1.50±0.10 | 1.60±0.15 | 0.50±0.10 | 0.60±0.10 | 0.50±0.10 | 3.00±0.15 | ||
5 | DRT 3.5x2.1 (S) | 1 | 3.50±0.20 | 1.50±0.10 | 2.00±0.20 | 0.45±0.10 | 1.00±0.10 | 0.65±0.10 | 3.00±0.15 | ||
6 | DRT 4.5x2(S) | 1 | 4.50±0.20 | 1.50±0.10 | 2.00±0.20 | 0.50±0.10 | 0.80±0.10 | 0.70±0.10 | 4.00±0.15 | ||
7 | DRT 4.5x3.2 (S) | 1 | 4.50±0.20 | 1.70±0.10 | 3.20±0.20 | 0.65±0.15 | 1.50±0.15 | 1.05±0.10 | 4.00±0.15 | ||
8 | DRT 4.5x3.2 (S) | 5 | 4.50±0.20 | 2.00±0.15 | 3.20±0.10 | 0.85±0.10 | 1.50±0.10 | 0.85±0.10 | 4.00±0.15 | ||
9 | DRT 5x2.9 (S) | 5 | 5.00±0.20 | 2.00±0.15 | 2.90±0.20 | 0.55±0.10 | 1.55±0.10 | 0.80±0.10 | 4.50±0.15 | ||
10 | DRT 5.6x4.5 (S) | 3 | 5.60±0.20 | 2.40±0.15 | 4.50±0.20 | 0.80±0.15 | 2.10±0.15 | 1.65±0.15 | |||
11 | DRT 5.8x2 (S) | 1 | 5.80±0.20 | 2.10±0.10 | 2.00±0.20 | 0.60±0.10 | 0.55±0.10 | 0.85±0.10 | 5.20±0.15 | ||
12 | DRT 5.8x3 (S) | 1 | 5.80±0.20 | 2.60±0.15 | 3.00±0.15 | 0.60±0.10 | 1.50±0.10 | 0.90±0.10 | 5.20±0.15 | ||
13 | DRT 5.8x4.5 (S) | 1 | 5.80±0.20 | 2.20±0.10 | 4.50±0.20 | 0.75±0.10 | 2.50±0.10 | 1.25±0.15 | 5.20±0.15 | ||
14 | DRT 5.8x2.5(S) D3 | 2 | 5.80±0.20 | 2.00±0.15 | 4.50±0.15 | 2.50±0.20 | 0.60±0.10 | 1.00±0.10 | 0.90±0.15 | 5.20±0.15 | 3.70±0.15 |
15 | DRT 6.2x3.2(S) D3 | 2 | 6.20±0.20 | 2.60±0.15 | 4.60±0.15 | 3.20±0.20 | 0.70±0.10 | 1.50±0.15 | 1.00±0.10 | 5.60±0.15 | 4.00±0.15 |
16 | DRT 7.4x4.6(S) D3 | 4 | 7.40±0.20 | 2.80±0.15 | 5.20±0.15 | 4.60±0.20 | 0.90±0.10 | 2.40±0.15 | 1.30±0.15 | ||
17 | DRT 7.5x3.7(S) D3 | 4 | 7.50±0.20 | 2.80±0.10 | 5.50±0.15 | 3.70±0.20 | 0.80±0.10 | 1.50±0.15 | 1.40±0.15 | ||
... | ...... | ... | ...... | ...... | ...... | ...... | ...... | ...... | ...... | ...... | ...... |
