DR Type

(1)产品名称

F4D DR 4.5 X 6.5 (S) D13

Material Type Outside Diameter(A￠) Length(D) Slot Shape

材质形状外径(A￠) 长度(D) 出线槽形体

(2)适用材质

FIB.F3B.F4D.F4F.F5D.F6D.F7D.F8.C4A.C5A.C50

C5.C6.E1C.E2.E2D.E3.Y5E.Y8B.Y9.Y9D.Y11

更多规格

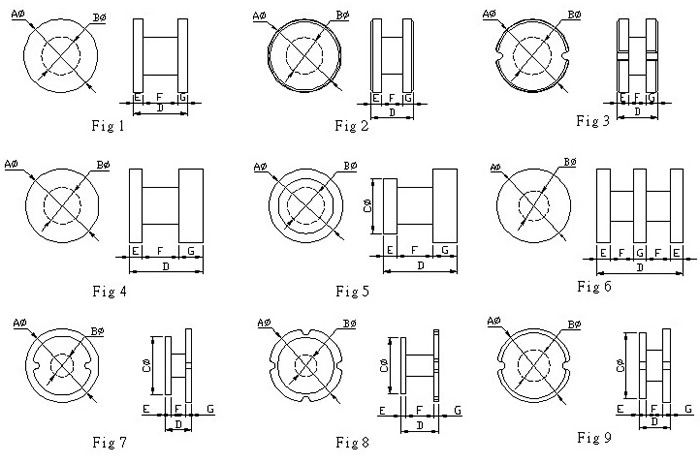

(3) 图形标示

(4) DIMENSIONS (尺寸)

NO.	CORE	Fig	A∮	B∮	C∮	D	E	F	G
1	DR 2.75x1.5	30	2.75±0.10	1.10±0.10		1.50±0.10	0.40±0.10	0.70±0.10
2	DR 3x1.8	1	3.00±0.10	1.00±0.10		1.80±0.10	0.50±0.10	0.80±0.10
3	DR 3x2.1	1	3.00±0.10	1.00±0.10		2.10±0.10	0.50±0.10	1.10±0.10
4	DR 3x3.6 DM	20	3.00±0.10	1.40±0.10		3.60±0.15	0.50±0.10	2.00±0.10	1.10±0.10
5	DR3x4	1	3.00±0.10	2.00±0.10		4.00±0.20	1.00±0.10	2.00±0.10
6	DR 3.2x2 DM D3	19	3.00±0.10	1.50±0.10	2.80±0.10	2.00±0.10	0.50±0.10	0.90±0.10	0.60±0.10
7	DR 3.25x4.4 D3	5	3.25±0.10	1.20±0.10	3.00±0.10	4.40±0.10	0.50±0.10	3.10±0.10	0.80±0.10
8	DR 3.3x2.1	1	3.30+0/-0.15	1.20±0.10		2.10±0.10	0.50±0.10	1.10±0.10
9	DR 3.2x2.2 DM	20	3.20±0.10	1.30±0.10		2.20±0.10	0.50±0.10	1.10±0.10	0.60±0.10
10	DR 3.5x2.2 DM	20	3.50±0.10	1.20±0.10		2.20±0.10	0.50±0.10	1.00±0.10	0.70±0.10
11	DR 3.6x1.7	1	3.60+0/-0.15	1.30±0.10		1.70±0.10	0.45±0.10	0.80±0.10
12	DR 4x3.6 DM	20	4.00±0.10	1.70±0.10		3.60±0.15	0.50±0.10	2.20±0.10	0.90±0.10
13	DR 4x4	1	4.00+0/-0.20	2.00±0.10		4.00±0.20	1.00±0.10	2.00±0.10
14	DR 4x4 D1	4	4.00+0/-0.20	2.00±0.10		4.00±0.20	0.70±0.10	2.00±0.10	1.30±0.10
15	DR 4x D3	5	4.00+0/-0.20	2.00±0.10	3.00±0.20	4.00±0.20	0.70±0.10	2.00±0.10	1.30±0.10
16	DR 4x4.5	1	4.00+0/-0.20	2.00±0.10		4.50±0.20	1.10±0.10	2.30±0.15
17	DR 4x4.5 D1	4	4.00+0/-0.20	2.00±0.10		4.50±0.20	0.70±0.10	2.30±0.15	1.50±0.10
...	......	...	......	......	......	......	......	......	......
