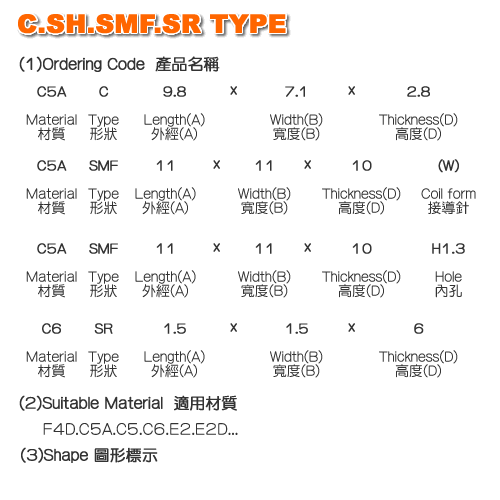

名称:SMF SH SR Type

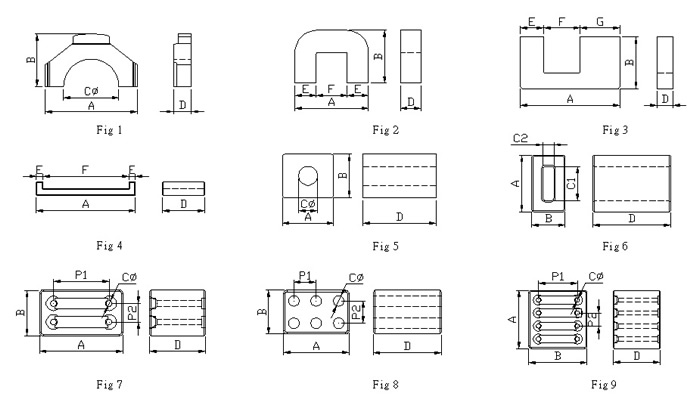

(4) DIMENSIONS (尺寸)       [詳細]
NO. CORE Fig A¢ B C¢ D E F
1

C 2.03x1.14x1.27

2 2.03±0.10 1.14±0.10   1.27±0.10 0.50±0.10
2 C 2.25x2.25x0.9 12 2.25±0.10     0.90±0.10
3 ...... ... ...... ...... ...... ...... ...... ......
4 SH 3.5x3x5 H1.3 5 3.50±0.20 3.00±0.15 1.30±0.10 5.00±0.20
5 ...... ... ...... ...... ...... ...... ...... ......
6

SMF 7.6x5x10

8 7.60±0.20 5.00±0.20 0.65±0.10 10.0±0.30 P1=2.54 P2=2.54
7 ...... ... ...... ...... ...... ...... ...... ......
8 SR 1.25x1x5.2 11 1.25±0.10 1.00±0.10   5.20±0.50
9 ...... ... ...... ...... ...... ...... ...... ......
