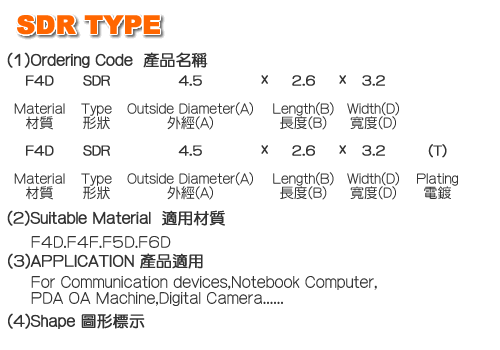

名称：SDR Type

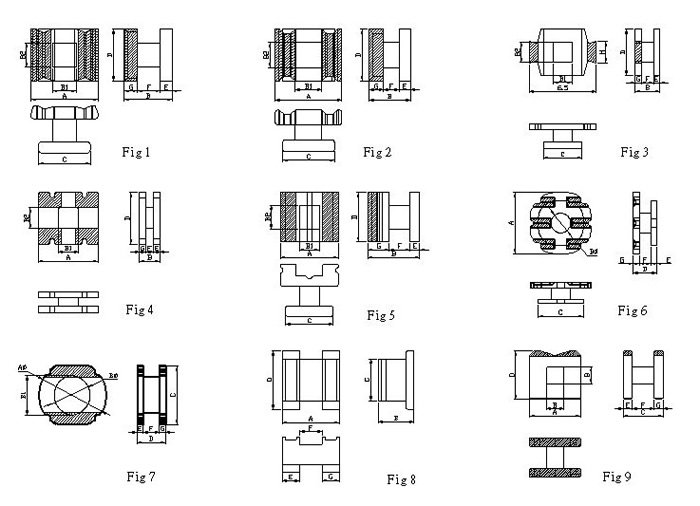

(4) DIMENSIONS (尺寸)           [詳細]
NO. CORE Fig A B C D E F G B1 B2
1

SDR 2.0x1.4x1.5

1 2.00±0.15 1.40±0.10 1.50±0.15 1.50±0.15 0.40±0.10 0.60±0.10 0.60±0.10 0.90±0.10 0.90±0.10
2 SDR 2.0x1.6x1.5 1 2.00±0.15 1.60±0.15 1.50±0.15 1.50±0.15 0.40±0.10 0.75±0.10 0.45±0.10 0.70±0.10 0.70±0.10
3 SDR 2.5x1.9x2.1 1 2.50±0.15 1.90±0.10 1.90±0.15 2.10±0.15 0.45±0.10 0.85±0.10 0.60±0.10 0.90±0.10 1.00±0.10
4 SDR 2.5x2.0x1.8 1 2.50±0.10 2.00±0.10 2.50±0.15 1.80±0.15 0.50±0.10 0.90±0.10 0.60±0.10 1.10±0.15 1.00±0.10
5 SDR 2.5x2.0x3.2 2 2.50±0.15 2.00±0.15 2.50±0.15 3.20±0.15 0.50±0.10 0.90±0.10 0.60±0.10 1.10±0.15 1.10±0.15
6 SDR 3.0x2.6x1.0 7 3.00±0.15 1.10±0.10 2.60±0.15 1.00±0.20 0.30±0.10 0.40±0.10 0.30±0.10
7 SDR 3.2x1.8x1.6 2 3.20±0.15 1.80±0.15 2.30±0.15 1.60±0.15 0.45±0.10 0.85±0.10 0.50±0.10 1.10±0.15 1.00±0.10
8 SDR 3.2x1.5x2.5 1 3.20±0.15 1.50±0.15 2.50±0.15 2.50±0.15 0.40±0.10 0.60±0.10 0.50±0.10 1.15±0.15 1.20±0.15
9 SDR 3.2x2.0x2.5 1 3.20±0.15 2.00±0.15 2.50±0.15 2.50±0.20 0.70±0.15 0.75±0.15 0.55±0.10 1.20±0.15 1.10±0.15
10 SDR 3.35x2.6x2.85 2 3.35±0.15 2.60±0.15 2.75±0.15 2.85±0.20 0.60±0.10 1.20±0.15 0.80±0.10 1.20±0.15 1.35±0.15
11 SDR 3.35x3x2.85 5 3.35±0.15 3.00±0.15 2.75±0.15 2.85±0.20 0.55±0.10 1.20±0.10 1.25±0.15 1.05±0.15 1.40±0.15
12 SDR 4x3.6x1.2 7 4.00±0.15 1.80±0.10 3.60±0.15 1.20±0.10 0.35±0.10 0.50±0.10 0.35±0.10
13 SDR 4.5x2.6x3.2 2 4.50±0.20 2.60±0.15 3.60±0.20 3.20±0.20 0.60±0.10 1.25±0.15 0.75±0.10 1.75±0.15 1.50±0.15
14 SDR 4.5x2.6x3.2 1 4.50±0.20 2.60±0.15 3.60±0.20 3.20±0.20 0.60±0.10 1.25±0.15 0.75±0.10 1.85±0.15 1.40±0.15
15 SDR 4.7x4.4x3.9 3 4.70±0.20 4.40±0.15 2.70±0.15 3.90±0.20 1.00±0.10 2.20±0.15 1.20±0.10 1.30±0.15 2.20±0.15
16 SDR 5.3x5.3x1.8 6 5.30±0.20   3.90±0.15 1.800±0.20 0.50±0.10 0.80±0.15 0.50±0.15 1.70±0.10 1.70±0.10
17 SDR 5.7x1.6x5.0 2 5.70±0.20 1.60±0.15 5.00±0.20 5.00±0.20 0.50±0.10 0.60±0.10 0.50±0.10 3.00±0.15 3.00±0.15
... ...... ... ...... ...... ...... ...... ...... ...... ...... ...... ......
>>More...進入詳情
