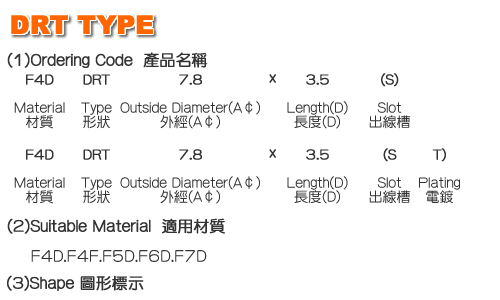

名称:DRT Type

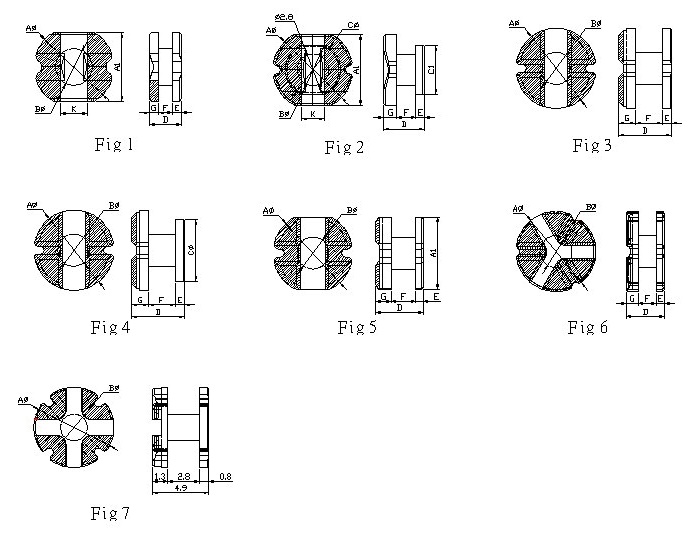

(4) DIMENSIONS (尺寸)         [詳細]
NO. CORE Fig A∮ B∮ C∮ D E F G A1 C1
1

DRT 3.2x2.5 (S)

5 3.20±0.12 1.40±0.10   2.50±0.20 0.60±0.10 1.10±0.10 0.90±0.10 2.80±0.15
2 DRT 3.5x1.1 (S) 1 3.50±0.20 1.60±0.10   1.10±0.10 0.40±0.10 0.30±0.10 0.40±0.10 3.00±0.15
3 DRT 3.5x1.3(S) D3 4 3.50±0.20 1.50±0.10 2.50±0.10 1.30±0.10 0.30±0.10 0.50±0.10 0.50±0.10
4 DRT 3.5x1.6 (S) 1 3.50±0.20 1.50±0.10   1.60±0.15 0.50±0.10 0.60±0.10 0.50±0.10 3.00±0.15
5 DRT 3.5x2.1 (S) 1 3.50±0.20 1.50±0.10   2.00±0.20 0.45±0.10 1.00±0.10 0.65±0.10 3.00±0.15
6 DRT 4.5x2(S) 1 4.50±0.20 1.50±0.10   2.00±0.20 0.50±0.10 0.80±0.10 0.70±0.10 4.00±0.15
7 DRT 4.5x3.2 (S) 1 4.50±0.20 1.70±0.10   3.20±0.20 0.65±0.15 1.50±0.15 1.05±0.10 4.00±0.15
8 DRT 4.5x3.2 (S) 5 4.50±0.20 2.00±0.15   3.20±0.10 0.85±0.10 1.50±0.10 0.85±0.10 4.00±0.15
9 DRT 5x2.9 (S) 5 5.00±0.20 2.00±0.15   2.90±0.20 0.55±0.10 1.55±0.10 0.80±0.10 4.50±0.15
10 DRT 5.6x4.5 (S) 3 5.60±0.20 2.40±0.15   4.50±0.20 0.80±0.15 2.10±0.15 1.65±0.15
11 DRT 5.8x2 (S) 1 5.80±0.20 2.10±0.10   2.00±0.20 0.60±0.10 0.55±0.10 0.85±0.10 5.20±0.15
12 DRT 5.8x3 (S) 1 5.80±0.20 2.60±0.15   3.00±0.15 0.60±0.10 1.50±0.10 0.90±0.10 5.20±0.15
13 DRT 5.8x4.5 (S) 1 5.80±0.20 2.20±0.10   4.50±0.20 0.75±0.10 2.50±0.10 1.25±0.15 5.20±0.15
14 DRT 5.8x2.5(S) D3 2 5.80±0.20 2.00±0.15 4.50±0.15 2.50±0.20 0.60±0.10 1.00±0.10 0.90±0.15 5.20±0.15 3.70±0.15
15 DRT 6.2x3.2(S) D3 2 6.20±0.20 2.60±0.15 4.60±0.15 3.20±0.20 0.70±0.10 1.50±0.15 1.00±0.10 5.60±0.15 4.00±0.15
16 DRT 7.4x4.6(S) D3 4 7.40±0.20 2.80±0.15 5.20±0.15 4.60±0.20 0.90±0.10 2.40±0.15 1.30±0.15
17 DRT 7.5x3.7(S) D3 4 7.50±0.20 2.80±0.10 5.50±0.15 3.70±0.20 0.80±0.10 1.50±0.15 1.40±0.15
... ...... ... ...... ...... ...... ...... ...... ...... ...... ...... ......
