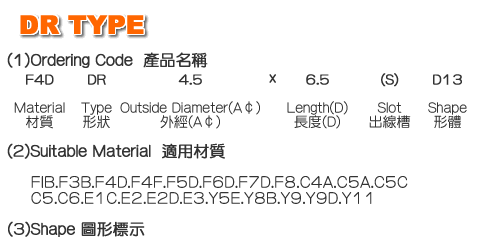

名称:DR Type

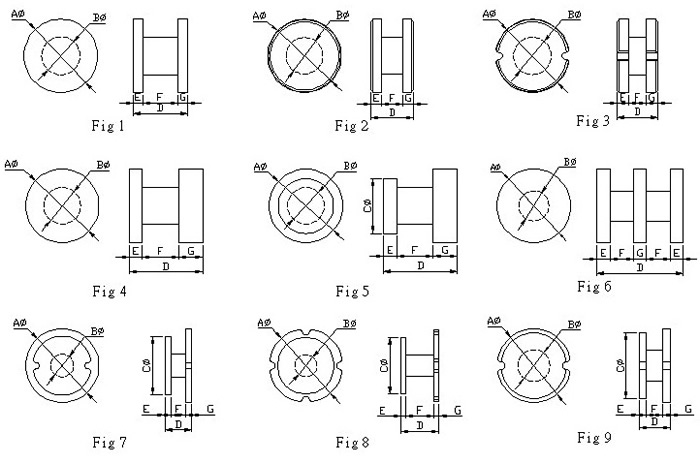

(4) DIMENSIONS (尺寸)         [詳細]
NO. CORE Fig A∮ B∮ C∮ D E F G
1

DR 2.75x1.5

30 2.75±0.10 1.10±0.10   1.50±0.10 0.40±0.10 0.70±0.10
2 DR 3x1.8 1 3.00±0.10 1.00±0.10   1.80±0.10 0.50±0.10 0.80±0.10
3 DR 3x2.1 1 3.00±0.10 1.00±0.10   2.10±0.10 0.50±0.10 1.10±0.10
4 DR 3x3.6 DM 20 3.00±0.10 1.40±0.10   3.60±0.15 0.50±0.10 2.00±0.10 1.10±0.10
5 DR3x4 1 3.00±0.10 2.00±0.10   4.00±0.20 1.00±0.10 2.00±0.10
6 DR 3.2x2 DM D3 19 3.00±0.10 1.50±0.10 2.80±0.10 2.00±0.10 0.50±0.10 0.90±0.10 0.60±0.10
7 DR 3.25x4.4 D3 5 3.25±0.10 1.20±0.10 3.00±0.10 4.40±0.10 0.50±0.10 3.10±0.10 0.80±0.10
8 DR 3.3x2.1 1 3.30+0/-0.15 1.20±0.10   2.10±0.10 0.50±0.10 1.10±0.10
9 DR 3.2x2.2 DM 20 3.20±0.10 1.30±0.10   2.20±0.10 0.50±0.10 1.10±0.10 0.60±0.10
10 DR 3.5x2.2 DM 20 3.50±0.10 1.20±0.10   2.20±0.10 0.50±0.10 1.00±0.10 0.70±0.10
11 DR 3.6x1.7 1 3.60+0/-0.15 1.30±0.10   1.70±0.10 0.45±0.10 0.80±0.10
12 DR 4x3.6 DM 20 4.00±0.10 1.70±0.10   3.60±0.15 0.50±0.10 2.20±0.10 0.90±0.10
13 DR 4x4 1 4.00+0/-0.20 2.00±0.10   4.00±0.20 1.00±0.10 2.00±0.10
14 DR 4x4 D1 4 4.00+0/-0.20 2.00±0.10   4.00±0.20 0.70±0.10 2.00±0.10 1.30±0.10
15 DR 4x D3 5 4.00+0/-0.20 2.00±0.10 3.00±0.20 4.00±0.20 0.70±0.10 2.00±0.10 1.30±0.10
16 DR 4x4.5 1 4.00+0/-0.20 2.00±0.10   4.50±0.20 1.10±0.10 2.30±0.15
17 DR 4x4.5 D1 4 4.00+0/-0.20 2.00±0.10   4.50±0.20 0.70±0.10 2.30±0.15 1.50±0.10
... ...... ... ...... ...... ...... ...... ...... ...... ......
