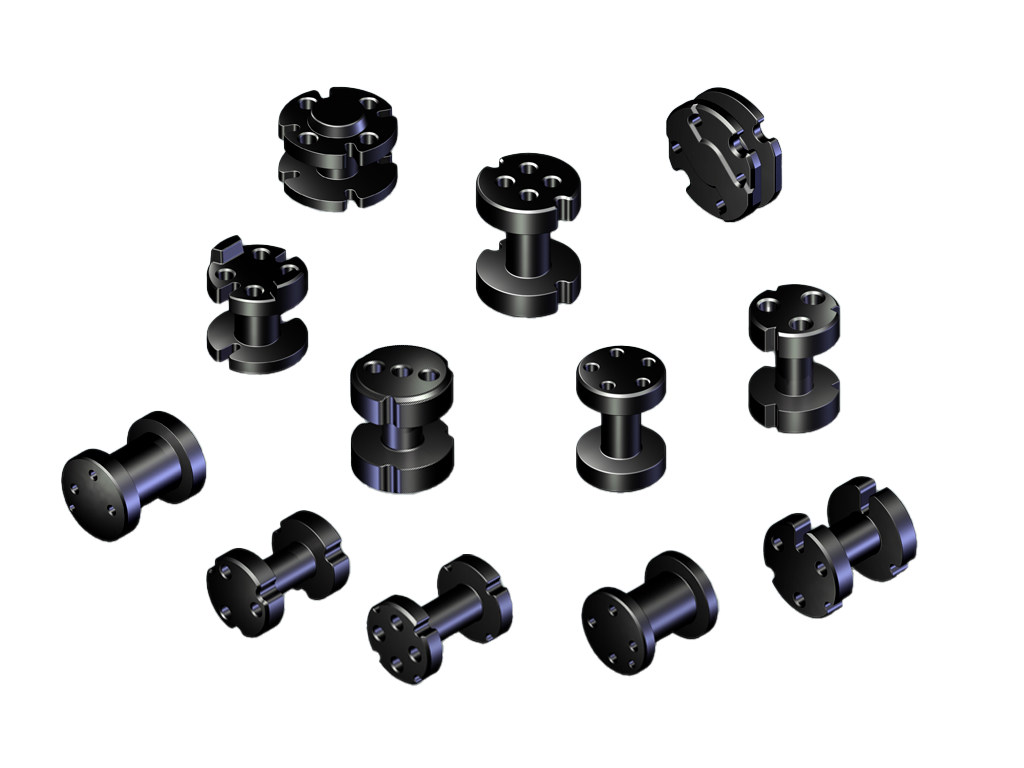

DR3W DR4W DR5W Type

(1)Ordering Code 产品名称

    C5A        DR3W                  8                  X           10             (S)

Material      Type     OutsideDiameter(A¢)          Length(D)      Slot

    材质         形状              宽度(A¢)                      长度(D)       出线槽

    C5A       DR3W                 8                   X           10             (S)

Material     Type      OutsideDiameter(A¢)         Length(D)      Slot

    材质        形状              宽度(A¢)                      长度(D)        出线槽

    C5A      DR3W                 8                   X           10              (S)

Material    Type      OutsideDiameter(A¢)         Length(D)       Slot

   材质        形状              宽度(A¢)                       长度(D)       出线槽


(2)Suitable Material 適用材質

    F4D.C5A.05.C6...

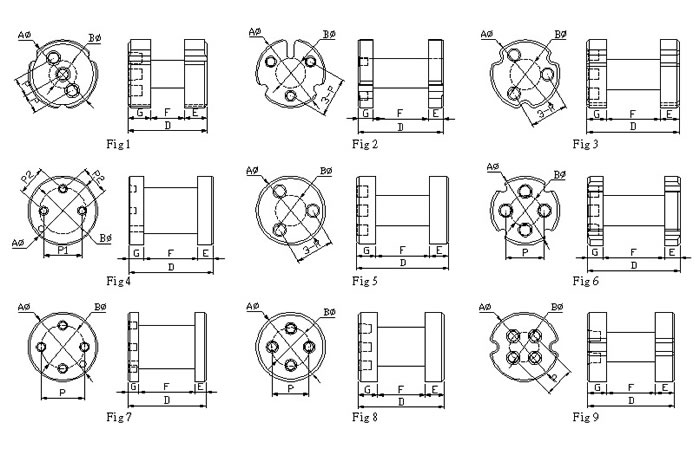

(3)Shape 图形标示

(4) DIMENSIONS (尺寸)

NO. CORE Fig A∮ B∮ D E F G P
1

DR3W 4x5.5

5 4.00±0.20 2.00±0.15 5.50±0.20 1.60±0.15 2.30±0.15   1.60
2 DR3W 4.5x5.5(S) 3 4.50±0.20 2.00±0.15 5.50±0.20 1.60±0.15 2.30±0.15   2.00
3 DR3W 4.5x7.2(S) 1 4.50±0.20 1.80±0.15 7.20±0.20 1.50±0.15 4.20±0.15   1.40
4 DR3W 4.8x5.5(S) 3 4.80±0.20 1.90±0.15 5.50±0.20 1.60±0.15 2.30±0.15   2.15
5 DR3W 4.8x5.5(S) 1 4.80±0.20 1.90±0.15 5.50±0.20 1.60±0.15 2.30±0.15   1.30
6 DR3W 5x7 5 5.00±0.20 2.00±0.15 7.00±0.20 2.00±0.15 3.00±0.15   2.15
7 DR3W 5x8.5(S) 3 5.00±0.20 2.00±0.15 8.50±0.30 1.80±0.15 4.90±0.15   2.15
8 ...... ... ...... ...... ...... ...... ...... ...... ......
9 DR4W 4.5x5(4S) 6 4.50±0.20 2.10±0.15 5.00±0.20 1.40±0.15 2.20±0.15   2.50
10 DR4W 6x8.3(4S) 6 6.00±0.20 2.80±0.15 8.30±0.20 2.15±0.15 4.00±0.15   3.0
11 DR4W 6x8.3(2S) 9 6.00±0.20 2.80±0.15 8.30±0.20 2.15±0.15 4.00±0.15   3.0
12 DR4W 6x8.3 8 6.00±0.20 2.80±0.15 8.30±0.20 2.15±0.15 4.00±0.15   3.0
13 DR4W 7.65x11.0(4S) 6 7.65±0.20 4.00±0.15 11.0±0.30 2.50±0.15 6.00±0.15   4.95
14 ...... ... ...... ...... ...... ...... ...... ...... ......
15 DR5W 9x12 14 9.00±0.30 4.00±0.15 12.0±0.30 2.50±0.15 7.00±0.15   6.00
16 DR5W 14x15 15 14.0±0.30 8.00±0.15 15.0±0.30 3.00±0.15 9.00±0.15   10.5
... ...... ... ...... ...... ...... ...... ...... ...... ......
