(1)Ordering Code 产品名称
E3 RHH 7.72 x 5.54 H1.4
Material Type OutsideDiameter(A￠) Length(D) Hole(C￠)
材质 形状 外径(A￠) 长度(D) 內孔(C￠)
C5A R3H 16 X 28 H5.0
Material Type OutsideDiameter(A￠) Length(D) Hole(C￠)
材质 形状 外径(A￠) 长度(D) 內孔(c￠)
C6 R4H 8 X 5 H1.2
Material Type OutsideDlameter(A$) Length(D) Hole(C￠)
材质 形状 外径(A￠) 长度(D) 内孔(C￠)
C6 R6H 6.3 X 10 H0.8
Material Type OutsideDiameter(A￠) Length(D) Hole(C￠)
材质 形状 外径A￠) 长度(D) 內孔(c￠)
(2)Suitable Material 适用材质
F4D.C5A.C5.C6...

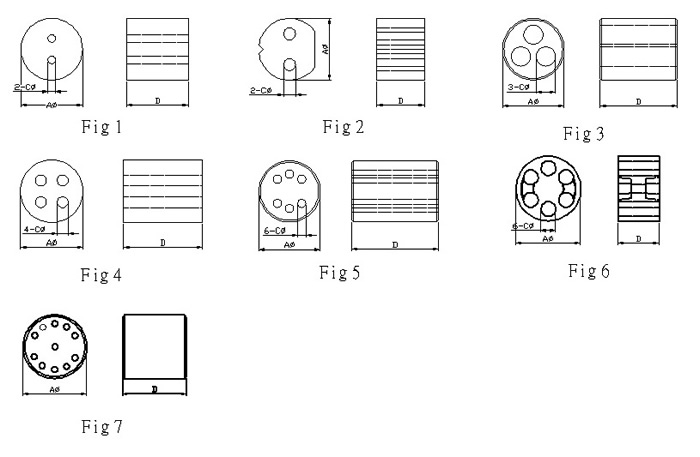

(3)Shape 图形标示
(4) DIMENSIONS (尺寸)
| NO. | CORE | Fig | A∮ | C∮ | D | ||
| 1 | RHH 4x4 H0.5 | 1 | 4.00±0.20 | 0.50±0.10 | 4.00±0.20 | ||
| 2 | RHH 5x10 H0.7 | 1 | 5.00±0.15 | 0.70±0.10 | 10.0±0.30 | ||
| 3 | RHH 6x7 H1.2 | 1 | 6.00±0.20 | 1.20±0.10 | 7.00±0.20 | ||
| 4 | RHH 7.22x554 H1.4 | 2 | 7.00±0.20 | 1.40±0.10 | 5.54±0.20 | ||
| 1 | R3H 16x28 H5.0 | 3 | 16.0±0.30 | 5.00±0.20 | 28.0±0.50 | ||
| 1 | R4H 6x7 H1.4 | 4 | 6.00±0.20 | 1.40±0.10 | 7.00±0.20 | ||
| 2 | R4H 6.3x12 H1.1 | 4 | 6.30±0.20 | 1.10±0.10 | 12.0±0.30 | ||
| 3 | R4H 8x5 H1.2 | 4 | 8.00±0.20 | 1.20±0.10 | 5.00±0.20 | ||
| 1 | R6H 6x10 H0.8 | 5 | 6.00±0.20 | 0.80±0.10 | 10.0±0.30 | ||
| 2 | R6H 6.3x10 H0.8 | 5 | 6.30±0.20 | 0.80±0.10 | 10.0±0.20 | ||
| 3 | R6H 8x5 H1.8 | 6 | 8.00±0.20 | 1.80±0.10 | 5.00±0.20 | ||
| 1 | R11H 10x10 H0.9 | 7 | 10.0±0.30 | 0.90±0.10 | 10.0±0.20 | ||
| ... | ...... | ... | ...... | ...... | ...... | ||
